IT eszközök technológiája - 4. előadás
Digitális rendszertervezés¶

Absztrakciós szintek¶

digitális rendszerek bonyolultsága exponenciálisan növekszik
tervezési metódusoknak is fejlődnie kell!
- tervezés magasabb absztrakciós szinten
- alacsonyabb szintek automatikusan készülnek el, az ember csak felügyel és kényszereket szab
automatizálás negatívuma → romlik a hatékonyság

körökből álló a ábra

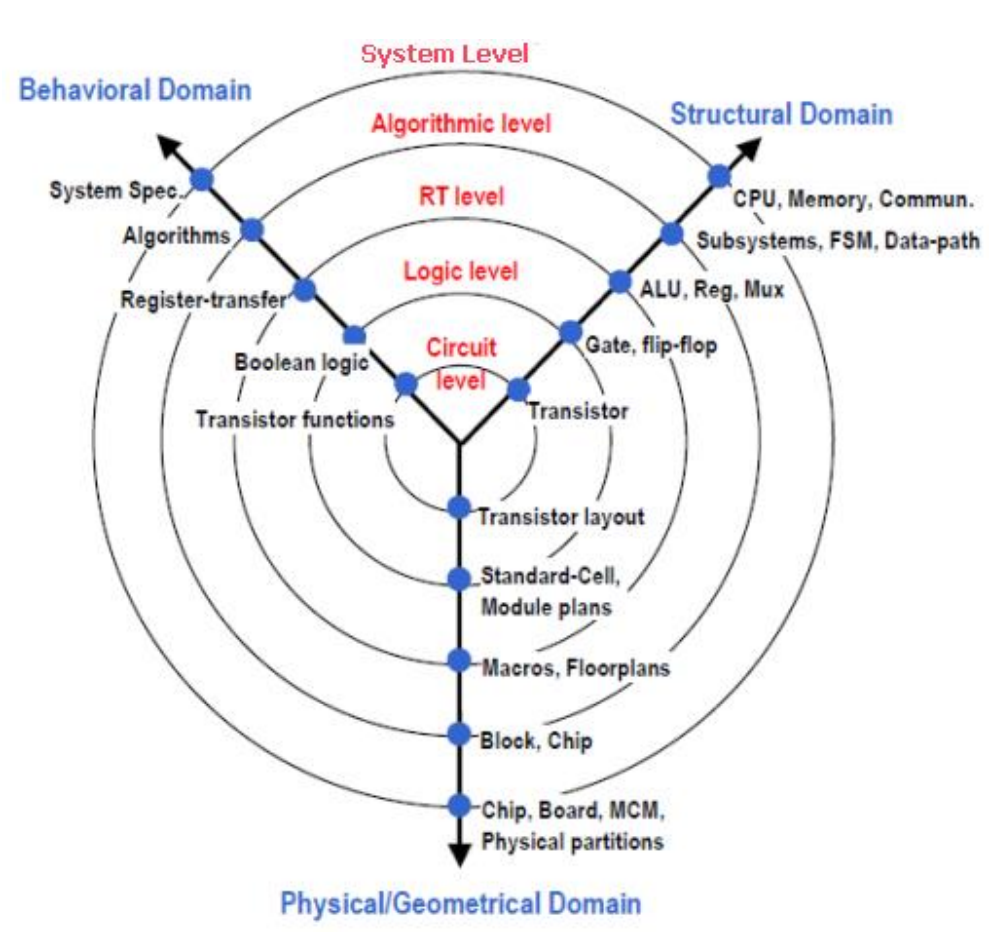

3 vizsgálati szempont
- viselkedési szempont
- struktúrában hogy jelenik meg
- fizikailag hogy jelenik meg

rendszerszint
- fő cél: részekre bontás (partícionálás)
- hardverfüggetlen, akár több különböző megvalósítás is lehet
- eszköz: magas szintű programnyelv
algoritmus
- fő cél: funkciók viselkedés szintű modellezése
- eszköz: c++, SystemC, mert erőforrásigényes a szimuláció!
regiszter-transzfer szint (RTL)
- elvonatkoztatott szint
- regisztereket és a köztük végbemenő adatátvitelt definiáljuk, beleértve az adatátvitel összeköttetéseit és az átvitel időzítését is.
- mi történjen az áramkörben az órajel két aktív éle között
logikai szint
- logikai kapuk és összeköttetések → hálózatlista
- eddig kb megvalósításfüggetlen a tervezés
áramköri szint
- kapcsolási rajz
- fizikai terv → fizikai tervezés

algoritmus szintről RTL szintre
általában emberi közreműködésével, DE egyre több jó szintézer program
- időzítésmentes C kódból generálnak RTL szintű leírást
probémák:
- Vezérlés jellegű funkció esetén
  - állapotgépek konstruálása, állapotgépek és kisegítő áramkörök együttműködésének megszervezése
- Adatfeldolgozás jellegű funkció esetén: mikroarchitektúra választás/szintézis
  - erőforrás-allokáció, ütemezés, erőforrás-vezérlési állapot összerendelés
automatizálás előnyei: könnyebb újrafelhasználás, kényszerek magasabb szinten való alkalmazása, több architektúrából választás lehetősége
példa: itt volt egy példa, ezt nem másoltam be, itt a link

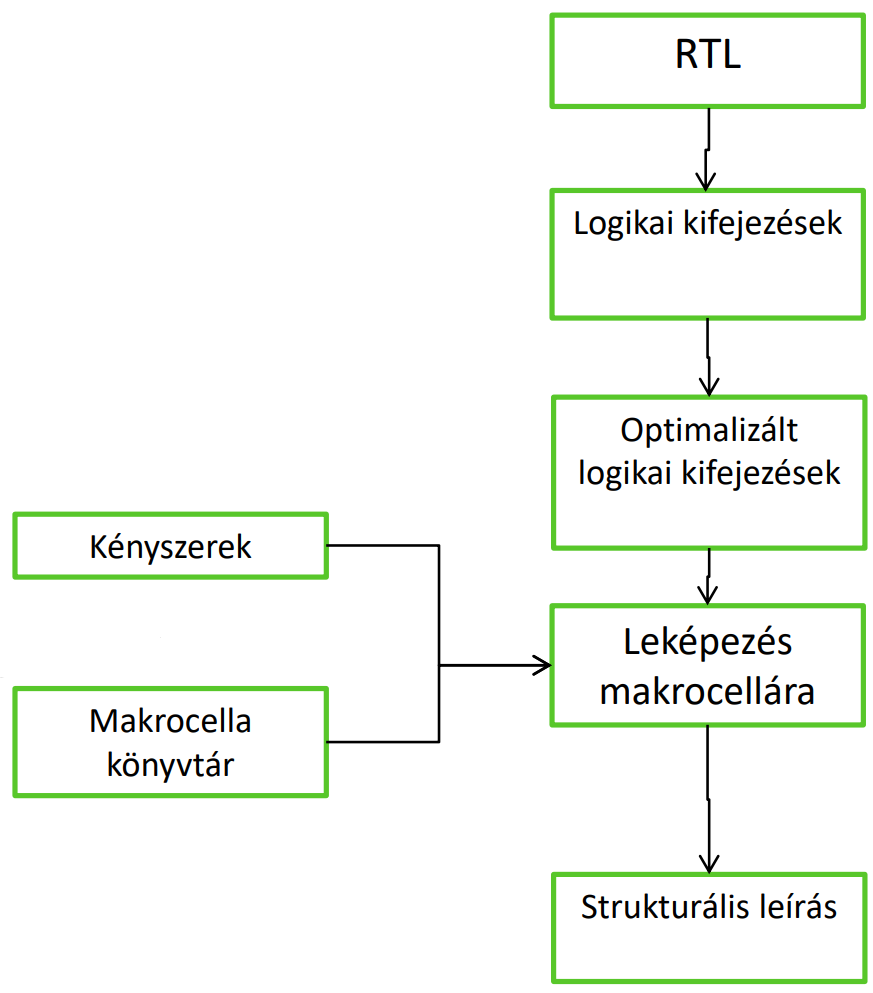

RTL kódból logikai szint (strukturális, kapu szintű leírás)
input: RTL kód, cellakönyvtár időzítési és teljesítményadatai
output: struktúrális HDL (csak cellakönyvtárbeli elemeket tartalmaz)
kényszerek: időzítés, terület, teljesítmény (ezek becsültek lesznek csak, mert még nem fizikailag elkészült)
lépések:
- HDL beolvasása, optimalizálása
- hierarchia kifejtése, ha szükséges → flattening, mivel jobb minőségű megoldás kapható a globális optimalizálással, de sokkal erőforrásigényesebb mint modulonként optimalizálni
- logikai kifejezések optimalizálása (generic)
  - szerkezetek (összeadó, számláló) felismerése, optimalizálja a logikai kifejezéseket
- leképzés ASIC makrocellára
  - ha felismert template-et, azt könnyű
  - logikai kifejezést összerakja makrocellákból
    - logikai kifejezésből → fa építés, amiben csak inverter és NAND kapu van
    - megpróbálja költségfüggvények alapján lefedni

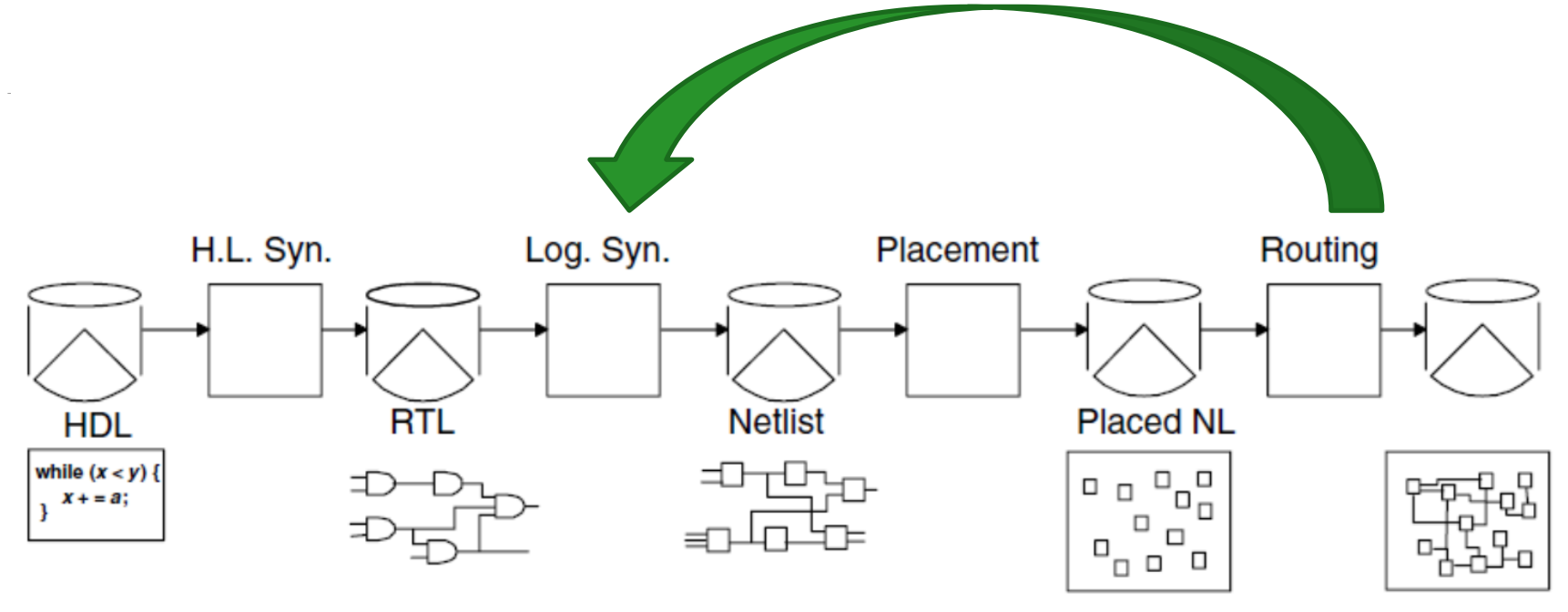

zöld nyíl → a tervezés iteratív
- CMOS-nál a késleltetés az összekötő hosszaktól függ → pontos késleltetés csak az elhelyezés és huzalozás után derül ki

VHDL → Amerikai védelmi minisztérium megrendelésére, eredetileg ASIC-ek funkciójának formális dokumentációjára találták ki
- erősen típusos nyelv (ADA nyelven alapul)
- nagy projekt létrehozására is alkalmas → könyvtárak, hierarchia támogatása
SystemVerilog → eredetileg logikai szimulációra találták ki, eredeti őse a Verilog volt
kód példa: link
- utasítások párhuzamosan hajtódnak végre (sorrend mindegy)
- kombinációs hálózat → milyen bemenetre milyen kimenetet adjunk
- szinkron hálózat → érzékenységi lista, minek a változására mi történjen
SystemC
- C++ osztálykönyvtár digitális rendszertervezésre
- ezeket kell megvalósítani: párhuzamosság, időzítés, késleltetés, port, biz pontos adattípusok
- előny → alkalmas lesz lefordított szimulációra, mert szimulációs kernelt is tartalmaz (gyors)
- fogalmak:
  - modul → egy adott funkcionalitás megvalósítására szolgál, más modulok vagy process-eket foglalhat magába (C++ osztály lesz)
  - process → funkció leírása (modult megvalósító osztály metódusa)
  - port → logikai jel csatlakozó pontja, iránya (bool-ok)

HDL-ek NEM programozási nyelvek
- hasonló szerkezetek, de a jelentés sokszor eltérő (pl for cikus → egy elemet tegyünk le x-szer)
HDL program → HDL modell
HDL kód lefordítása → HDL modell elemzése vagy HDL modell szintézise
HDL program futtatása → HDL szimuláció
FPGA programozása → FPGA konfigurálása

eddig: nagyjából technológia független
kész terv megvalósítása:
- teljesen kézzel (csak kritikus blokk esetén)
- előre tervezett cellakönyvtár segítségével
- programozható logikai eszköz segítségével (pl FPGA)
cellakönyvtár
- alapvető logikai áramkörök gyűjteménye (alapkapuk, komplex kapuk, flip-flop-ok)
  - különböző meghajtóképességű kapuk → fizikai méret és fogyasztás is más lesz

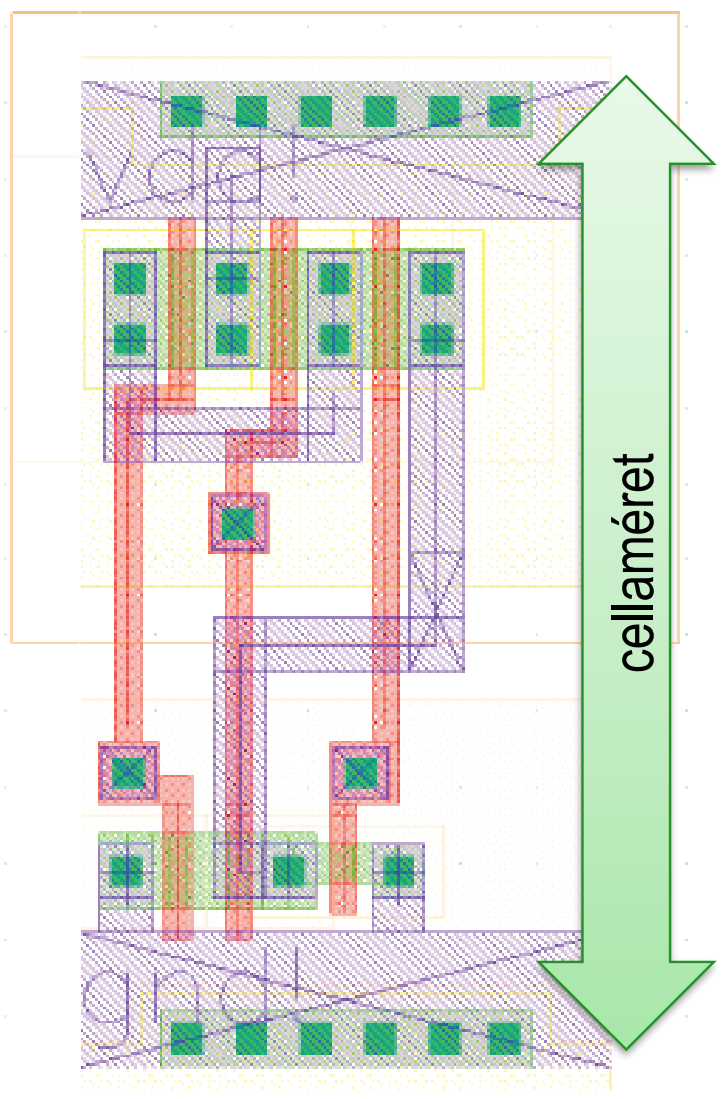

- standard cella magassága rögzített, szélessége változhat
  - azonos magasságú sorok lesznek → cellasorok
  - cella tetején → táp, cella alján → föld
layout → egyszerre ábrázolva az összes réteg (rétegek különböző színekkel)
- visszafejtés levezetése → VIDEÓBAN 1:09:10
lépések
- Floorplan → áramkört alkotó blokkok, be és kimenet elhelyezése
  - Core: áramköri mag
  - Pad: kivezetés
- Tápellátás
  - szimulációval → statikus és dinamikus áramfelvétel becslése
  - átlagos és maximális fogyasztás ismeretében kell megtervezni
- Cellák elhelyezése
- Huzalozás
- Pad-ring elkészítése
post-layout szimuláció
- fizikai tervezés után minden kapu kimeneti terhelése pontosan ismert
- pontos késleltetési adatok keletkeznek → újra ellenőrizhető a terv
- logikai vagy RTL újratervezhető ha nem elég jó

szintetizálható RTL leírás
- titkosított forrás, vagy generikkus netlista
tetszőleges technológiára szintetizálható
nehézség: olyannak kell a fizikai tervezést és optimalizálást megcsinálni, aki nem ismeri pontosan a belsejét
- nem lehet garantálni a méretet, késleltetést, fogyasztást

fizikai tervezés végeredménye → azaz layout
adott félvezető gyártó adott technológiájához kötődik
- méret, késleltetés és fogyasztás garantált!
